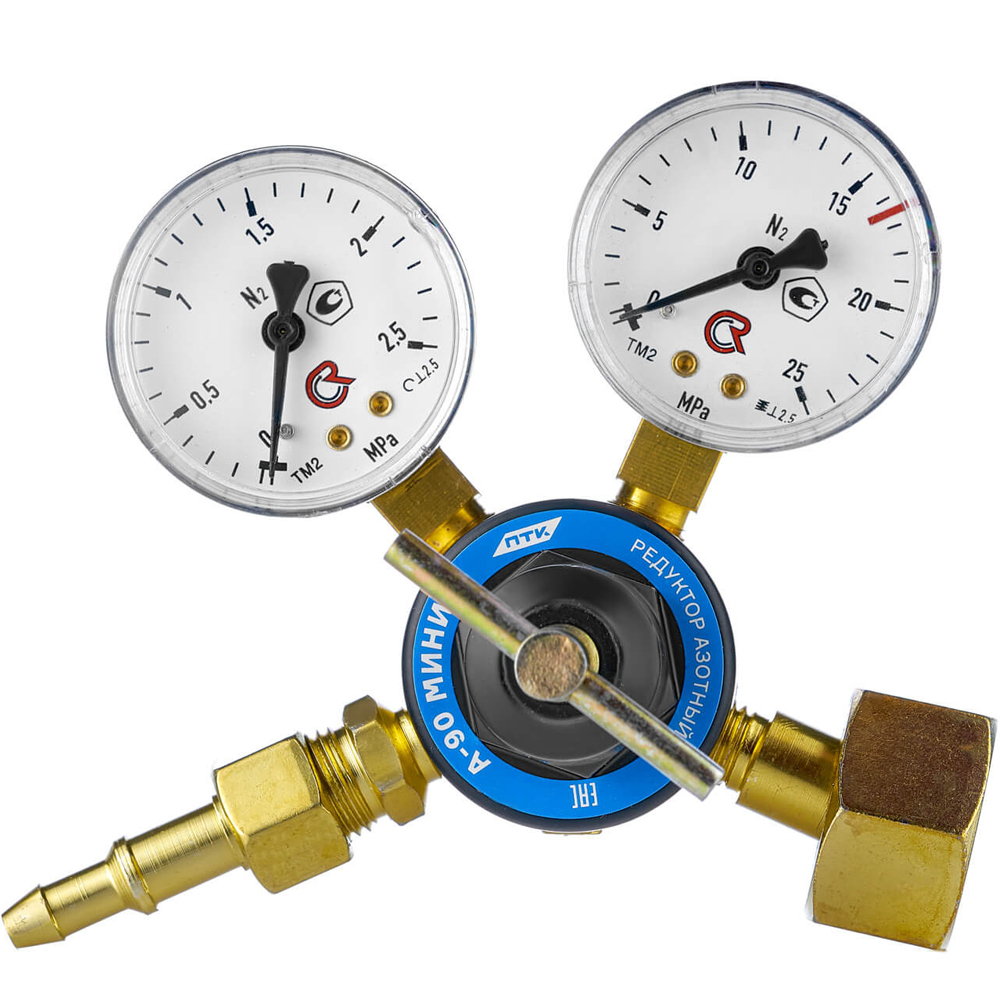

Редуктор азотный А-90 МИНИ предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления, особенно на малых величинах. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.
Корпус редуктора изготовлен из алюминия. Специальная линейка редукторов МИНИ за счет своих уменьшенных габаритов и облегченной конструкции подойдет для передвижных газосварочных постов и для эксплуатации на небольших предприятиях с низкочастотным использованием устройства.
Особенности редуктора азотного А-90 МИНИ :
Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
Редуктор азотный А-90 МИНИ в сборе – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики
Редуцирующий газ: Азот
Наибольшая пропускная способность, м³/ч: 50
Наибольшее давление газа на входе, МПа (кгс/см²): 20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²): 1,25 (12,5)
Давление срабатывания предохранительного клапана, МПа (кгс/см²): 1,6 (16,0)
Присоединение к баллону: Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой: G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): M16х1,5 и ниппель 6/9
Вес нетто, кг: 0,40
Габариты редуктора в собранном виде, мм: 110х75х110
Вес брутто, кг: 0,56
Габариты индивидуальной упаковки, мм: 115х105х125
